聯(lián)系我們
24小時服務(wù)熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
地址：鹽城市城南新區(qū)新都街道中南世紀城一期2B2-414--417室
關(guān)于濟南地下室堵漏中地下室后澆帶滲漏相關(guān)概述及堵漏材料選擇
發(fā)布時間：2023-06-25
來源：涌達建工 瀏覽次數(shù)：1358
前言
后澆帶是建筑施工中為防止現(xiàn)澆鋼筋混凝土結(jié)構(gòu)在溫度變化、收縮應(yīng)力不均作用下產(chǎn)生有害裂縫影響建筑結(jié)構(gòu)的強度性能，按照相關(guān)設(shè)計或施工要求在建筑基礎(chǔ)底板、墻體、梁柱等相應(yīng)位置留設(shè)臨時施工縫，將結(jié)構(gòu)暫時劃分為若干部分，在經(jīng)過建筑構(gòu)件內(nèi)部收縮若干時間后，選擇氣溫較低情況下再將該臨時施工縫采用專用性澆注水泥或者摻加微量鋁粉的混凝土進行澆筑振搗，將相關(guān)建筑構(gòu)件連接成整體而形成的建筑施工結(jié)構(gòu)。施工后澆帶分為后澆沉降帶、后澆收縮帶和后澆溫度帶，分別用于解決高層主樓與低層裙房間差異沉降、鋼筋混凝土收縮變形、減小溫度、應(yīng)力等問題。我公司根據(jù)多年防水堵漏經(jīng)驗總結(jié)以下幾點，分別對地下室后澆帶滲漏現(xiàn)狀和滲漏分析以及堵漏材料選擇作了闡述，歡迎大家聯(lián)系江蘇涌達建工有限公司交流。
1、后澆帶滲漏情況表象。
很多地下室由于所處地下水位較高，后澆帶部位在使用過程中通常受多種因素影響而出現(xiàn)積水滲漏現(xiàn)象，從而進一步影響到整個建筑性能的正常使用。導致地下室結(jié)構(gòu)滲漏的原因較為復雜，地下室后澆帶滲漏的程度不一，通?？煞譃橐韵滤姆N情況。
1.1 慢滲：滲水現(xiàn)象不明顯，用毛刷將滲漏處擦干，不能立即發(fā)現(xiàn)漏水，經(jīng)3-5分鐘后，方有濕痕，再隔一小段時間開始有小片集水。
1.2 快滲：滲水比慢滲明顯，用毛刷或干布擦后立即出現(xiàn)濕痕，而且很快產(chǎn)生集水，順著墻面或由高處向低處流動，滲水量在30-60ml/min。
1.3 急流：漏水現(xiàn)象明顯，形成一股水流，漏水量在60ml/min。
1.4 高壓急流：在滲水處有水柱噴出。
2、后澆帶滲漏的原因分析
關(guān)于后澆帶滲漏的原因既有外因又有內(nèi)因，本文主要從設(shè)計和施工兩個方面來闡述造成地下室后澆帶滲漏的主要原因。
2.1 設(shè)計原因
（1）對地下室防水工程重要性認識不足。當前大型建筑地下都附建有大型地下室，有一層甚至多層，采用平戰(zhàn)結(jié)合設(shè)計，平常做停車庫或商場超市使用。設(shè)計時，設(shè)計人員認為局部滲漏對結(jié)構(gòu)和使用影響不大，沒有對所建工程的地下水環(huán)境進行分析，在設(shè)計中對防水工程不按等級要求處理，缺乏有效的防水方案，造成后澆帶滲漏。
（2）工程水文地質(zhì)資料把握不全或不準。未按規(guī)范要求進行鉆探或鉆探數(shù)量少，參照以往的地質(zhì)資料來推斷所建地下工程的地質(zhì)情況，造成防水設(shè)計方案失誤。
（2）工程水文地質(zhì)資料把握不全或不準。未按規(guī)范要求進行鉆探或鉆探數(shù)量少，參照以往的地質(zhì)資料來推斷所建地下工程的地質(zhì)情況，造成防水設(shè)計方案失誤。
（3）結(jié)構(gòu)與防水設(shè)計處理不當。由于工程結(jié)構(gòu)復雜，未與防水很好地結(jié)合，后澆帶位置不利于防水；防水與管道線路未很好配合，細部結(jié)構(gòu)不當，造成地下水沿管道位置滲入，從而出現(xiàn)后澆帶滲漏。
2.2 施工原因
（1）施工材料的質(zhì)量性能不合格。鋼筋混凝土結(jié)構(gòu)是當前地下室建筑結(jié)構(gòu)常用的施工技術(shù)工藝，地下室后澆帶施工通常需要水泥、碎石、粗細集料等相關(guān)施工材料來具體實施。采用的水泥強度雖然很高，但穩(wěn)定性差，凝固后容易產(chǎn)生裂縫；采用的料石受爆破震裂，產(chǎn)生裂縫，強度降低，地下水極易從料石的裂縫中滲入；采用的遇水膨脹止水條等材料質(zhì)量不符合要求，安裝不到位等。在地下室后澆帶施工過程中，如果對于相關(guān)水泥、碎石、集料等施工材料的強度、穩(wěn)定性、雜質(zhì)含量、配合比等質(zhì)量控制不嚴格，混凝土拌制過程中對于混凝土水灰比，塌落度等施工參數(shù)控制不到位，則會導致后澆帶出現(xiàn)裂隙滲漏。
（2）施工工藝的技術(shù)程序不嚴格。地下室后澆帶施工需要嚴格的技術(shù)工藝來保障。如果施工組織不當，后澆帶部位混凝土施工過早，兩側(cè)上部結(jié)構(gòu)澆灌混凝土的落差較大，澆灌前對后澆帶混凝土接縫的界面雜物清理不凈，施工縫作法不當，后澆帶施工混凝土拌制質(zhì)量不合格，施工縫隙震搗時間過長或澆搗不密實，后澆帶與底板粘結(jié)不好，施工質(zhì)量不良，后澆帶處細部處理不當，混凝土結(jié)構(gòu)養(yǎng)護不到位，極易引起裂縫而滲漏。
3、地下室后澆帶滲漏的檢測與處理
地下室后澆帶滲漏的檢測相對簡單，很多地下室的后澆帶處滲漏現(xiàn)象尤為明顯，通過肉眼觀察便能直接找出滲漏點，適用于漏水集中而又嚴重的地方。除了此種宏觀找漏外，還有毛刷找漏、撒水泥粉找漏、專用儀器找漏、鑿槽找漏。對于不同的情形采用不同的檢測方法，能提高檢測的效率。
找到滲漏的原因，檢測到滲漏的具體位置，那么就應(yīng)該采取一定的措施來防范和處理地下室后澆帶的滲漏問題。
在后澆帶沒有發(fā)生滲漏前，采取防滲漏措施是最有效的方法。也就是應(yīng)該重視施工縫澆筑砼前的滲漏預(yù)防。施工縫澆筑混凝土前按常規(guī)方法處理，把表面鑿毛，止水鋼板清理干凈，澆水濕潤，澆筑時先用同強度等級砂漿接漿，保證施工縫接觸良好。為確保施工縫處無滲漏，在地下室大面做防水時必須增設(shè)一道防水附加層，在放置橡膠止水帶時確保止水帶位置在構(gòu)件厚度中間，止水帶中線與伸縮縫中線重合。特別對水平伸縮縫，澆筑混凝土時一定注意，混凝土不能直接沖擊橡膠止水帶，以免止水帶偏位造成滲漏。后澆帶施工，主要抓住清理關(guān)，為清理方便把后澆帶位置的墊層可以考慮有意留低100mm。為防止漏漿，在后澆帶兩側(cè)澆筑通長混凝土帶，會對漏漿起到良好的控制效果。
4、后澆帶滲漏處理方法。
4.1 整個后澆帶處理原則應(yīng)考慮到結(jié)構(gòu)補強為主，滲漏補漏為輔，再結(jié)合剛?cè)岵牧霞訌姟?/span>
（1）結(jié)構(gòu)補強，要考慮到灌漿材料的強度，也要考慮到灌漿后在混凝土內(nèi)的一個充盈情況；還要考慮到水泥基滲透結(jié)晶型防水材料能否“滲透”以及滲透深度問題。根據(jù)滲透結(jié)晶材料的性能，只要有滲透結(jié)晶功能就能充實混凝土的密實度。密實度一加強如果滲透深度也有了，自然砼的結(jié)構(gòu)也就補強了。因此結(jié)構(gòu)補強，實際上是兩種材料補強：一種是改性環(huán)氧類的有機材料補強，另外一種是無機類的水泥基滲透結(jié)晶型防水材料補強。
（2）至于堵漏材料，可以選擇水泥基類的，其強度也要滿足滲漏補漏的需要，不建議用聚氨酯發(fā)泡劑來堵漏，雖然堵漏效果當時見效，但是對于我公司希望一勞永逸解決工程滲漏來說，聚氨酯發(fā)泡劑堵漏不是一個明智的選擇。
（3）柔性材料的選擇也必須選擇水泥基類的，其粘接力和抗拉伸強度以及抗?jié)B強度必須滿足背水面堵漏的技術(shù)指標。
4.2 綜上所述，我公司選擇的后澆帶防水堵漏材料如下：
（1）中科院廣化所的改性環(huán)氧樹脂灌漿料，該材料不但能帶水堵漏，而且有一定柔韌性，能適應(yīng)一定程度的變形，并且抗壓強度大于70Mpa。其材料廣泛用于國內(nèi)的地鐵和高鐵隧道內(nèi)的結(jié)構(gòu)補強。
（2）中核防水公司生產(chǎn)的中核CN2000B水泥基滲透結(jié)晶型防水防腐材料，該材料在三峽大壩檢測第二次抗?jié)B指標大于2.4,Mpa，中鐵25局的實驗數(shù)據(jù)表明其滲透深度達到30mm。該材料廣泛用于國內(nèi)的水電能源工程以及國防項目。
（3）中核防水公司生產(chǎn)的中核CN2000A（或中核LEAC）堵漏材料）。這兩個品牌都是國內(nèi)最早生產(chǎn)的剛性堵漏材料，擁有自主知識產(chǎn)權(quán)，也在國內(nèi)多個鐵路項目和水電工程、國防項目使用過。
（4）中核LEAC柔性防水材料，該材料可以說是國內(nèi)最好的水泥基類復合柔性材料，沒有之一。其背水面的粘結(jié)強度大于0.8Mpa，3mm涂膜的拉伸強度達到了1600N/50mm（強度大于C30混凝土，做抗拉伸實驗時，混凝土斷裂而附在上面的防水涂膜沒有撕裂），該技術(shù)指標可以說秒殺國內(nèi)傳統(tǒng)國標2型的SBS改性聚酯胎瀝青卷材。
4.3 具體施工工藝不再一一贅述，其實任何堵漏工藝都是大同小異，關(guān)鍵在于材料的選擇和施工員對技術(shù)的監(jiān)督落實以及工人的技術(shù)熟練程度責任心。
4.4 更多資訊可搜索四川中川核防水防腐工程有限公司，擁有國家二級防水堵漏和結(jié)構(gòu)補強雙重資質(zhì)?？稍谖⑿潘阉鞑㈥P(guān)注公眾號“中核防水堵漏”或“sczhonghe”。
4.5 后澆帶堵漏材料和堵漏圖片展示。

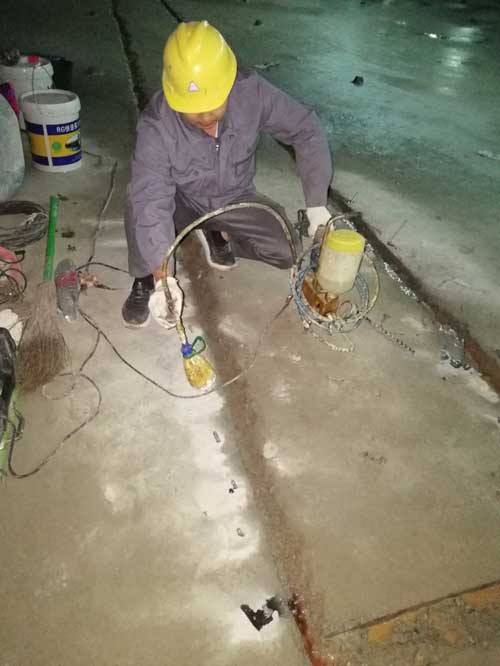

改性環(huán)氧樹脂結(jié)構(gòu)補強

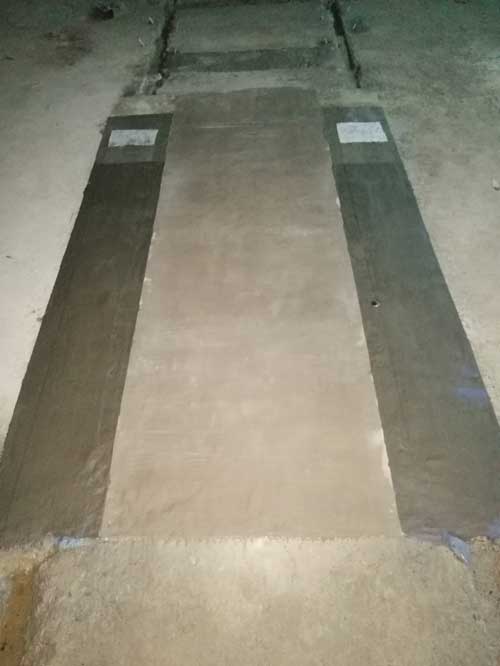

后澆帶防水補漏后樣板圖
相關(guān)堵漏材料一：中核CN2000A堵漏材料
相關(guān)堵漏材料二：中核CN2000B水泥基滲透結(jié)晶型防腐防水材料
聲明：本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以原創(chuàng)、轉(zhuǎn)載和分享網(wǎng)絡(luò)內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：158-5106-6698，185-5154-0999；郵箱：[email protected]。
掃描添加好友
免費提供：防水堵漏施工方案
掃描二維碼
訪問涌達防水堵漏公司手機端
已幫助
1358人
1358人
您的鼓勵是作者最大的動力
