聯(lián)系我們
24小時(shí)服務(wù)熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
地址：鹽城市城南新區(qū)新都街道中南世紀(jì)城一期2B2-414--417室
灌漿堵漏加固：水泥水玻璃漿液堵漏性能研究報(bào)告【2023】
發(fā)布時(shí)間：2023-07-11
來(lái)源：涌達(dá)建工 瀏覽次數(shù)：1400
灌漿堵漏加固工程中, 灌漿材料起著重要作用。雖然當(dāng)前所選用的灌漿材料基本上能夠達(dá)到預(yù)期效果, 但多數(shù)只是停留在根據(jù)經(jīng)驗(yàn)行事的狀態(tài), 理論方面的研究仍十分欠缺。本次試驗(yàn)以水泥和水玻璃漿材為研究對(duì)象, 意在尋求一種經(jīng)濟(jì)合理的灌漿材料的最優(yōu)配比, 從而滿足一般工程所需要的強(qiáng)度、防水防滲性、化學(xué)穩(wěn)定性以及耐久性等指標(biāo)。
水泥-水玻璃漿液性能的試驗(yàn)分析
水泥-水玻璃漿液性能主要表現(xiàn)為凝膠時(shí)間、強(qiáng)度、安定性、抗?jié)B性、抗凍性等。試驗(yàn)對(duì)其中較為重要的凝膠時(shí)間、強(qiáng)度、安定性等3個(gè)性能進(jìn)行研究。
1、原料及外加劑的選擇與制備
選用冀東水泥廠生產(chǎn)的盾石牌425號(hào)和525號(hào)普通硅酸鹽水泥，配置了3種不同性能的水玻璃，即:模數(shù)2.1~2.5,濃度40°Be';模數(shù)3.1~3.4,濃度45°Be';模數(shù)3.1~3.4,濃度35°Be'。選用木鈣作為緩凝減水劑,
選用氯化鈣作為早強(qiáng)劑。
2、凝膠時(shí)間的測(cè)定

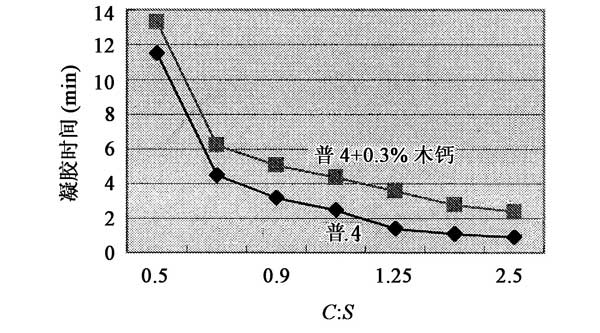

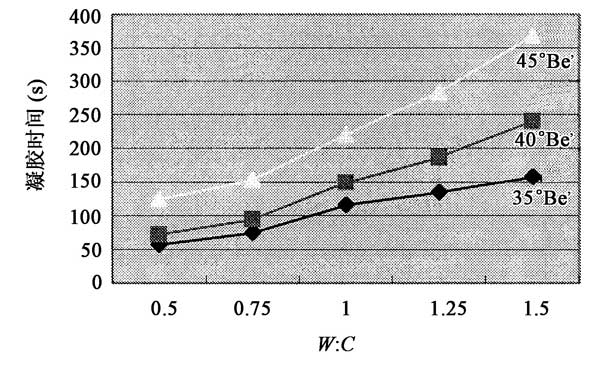

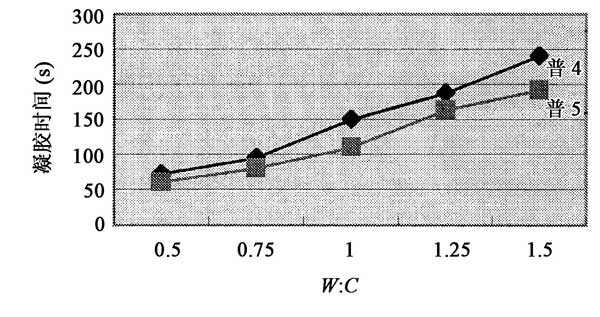

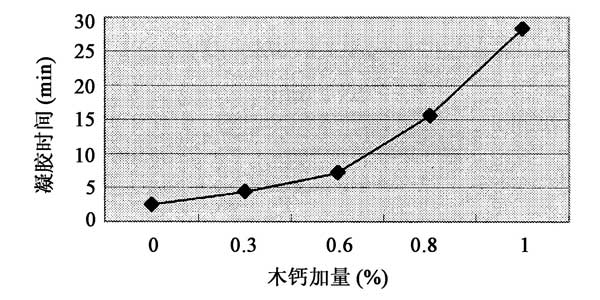

采用維卡法進(jìn)行試驗(yàn)。主要儀器有CIIN-1型測(cè)定儀、NJ-160A型攪拌機(jī)等。試驗(yàn)結(jié)果如圖1 ~圖4。
由圖1 ~圖4可以得出：
(1)隨著水泥標(biāo)號(hào)的提高,凝膠時(shí)間減小，同一-標(biāo)號(hào)的水泥,隨著水灰比(W : C)增大，凝膠時(shí)間增大。
(2)隨著水玻璃濃度的增大，凝膠時(shí)間增大;同一濃度的水玻璃，隨水灰比增大,凝膠時(shí)間增大。
(3)隨著C : S的增大，凝膠時(shí)間減小;其他條件相同時(shí)，加入緩凝劑(木鈣) , 凝膠時(shí)間增大。
(4)隨著緩凝劑用量的增大，凝膠時(shí)間增長(zhǎng)速度加快,緩凝作用更為顯著,凝膠時(shí)間增大,但會(huì)使固結(jié)體強(qiáng)度降低。
3.安定性試驗(yàn)
采用雷氏法進(jìn)行試驗(yàn)。主要儀器有FZH-93型沸煮箱、雷氏夾膨脹測(cè)定儀、恒溫恒濕標(biāo)準(zhǔn)養(yǎng)護(hù)箱。
每個(gè)試樣的平均膨脹值按下式計(jì)算:
B平均=(B1 - B2)/2
式中B平均一平均膨脹值 (mm) ;
B1--試件 1煮后膨脹值(mm) ;
B2-- -試件2煮 后膨脹值(mm)。
2個(gè)試樣膨脹值的絕對(duì)誤差按下式計(jì)算:
△B= |B2- B1|
判別準(zhǔn)則: (1)目測(cè)發(fā)現(xiàn)裂縫,即判斷該試樣安定性不合格; (2) 當(dāng)B平均≤5 0mm,且0B≤4mm時(shí)，即判斷該試樣安定性合格; (3) 當(dāng)B平均>5 0mm,且0B≥4mm時(shí)，即判斷該試樣安定性不合格，(4)當(dāng)B平均≤5 0m
但OB> 4mm時(shí)，應(yīng)用同一樣品立即重做一-次試驗(yàn)， 若結(jié)果仍然如此，則判斷該試樣安定性不合格。
通過分析計(jì)算可知，在其他條件相同的情況下，水灰比越大,安定性就越差,結(jié)石就越容易開裂;C : S越小，安定性就越差，且強(qiáng)度很低,結(jié)石越容易開裂。
綜合.上述分析,可以得知滿足實(shí)際工程需要的水泥-水玻璃漿液的最優(yōu)配比方案為:
(1)水泥漿的水灰比為0.8:1~1:1。
(2)水泥漿與水玻璃的體積比為1 :0.6~1:0.8。
(3)水玻璃的模數(shù)為2.5,波美度為40°Be'。
(4)緩凝劑(木鈣)的用量為0.6%~ 0.8%。(5)早強(qiáng)劑(CaCl2 :6H2O)的用量為1%。
這樣配方的凝膠時(shí)間為2 ~ 3min,抗壓強(qiáng)度變化范圍在10 ~ 18MPa。如果在漏水量大或流速大的孔段中灌漿,需要急速凝膠時(shí),除采用濃度大的水泥漿外(水:水泥=1 : 1) ,水泥漿與水玻璃的體積比宜采用
較小值,如1 :0.3或1 :0.4。
聲明：本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以原創(chuàng)、轉(zhuǎn)載和分享網(wǎng)絡(luò)內(nèi)容為主，如果涉及侵權(quán)請(qǐng)盡快告知，我們將會(huì)在第一時(shí)間刪除。文章觀點(diǎn)不代表本網(wǎng)站立場(chǎng)，如需處理請(qǐng)聯(lián)系客服。電話：158-5106-6698，185-5154-0999；郵箱：[email protected]。
掃描添加好友
免費(fèi)提供：防水堵漏施工方案
掃描二維碼
訪問涌達(dá)防水堵漏公司手機(jī)端
已幫助
1400人
1400人
您的鼓勵(lì)是作者最大的動(dòng)力
